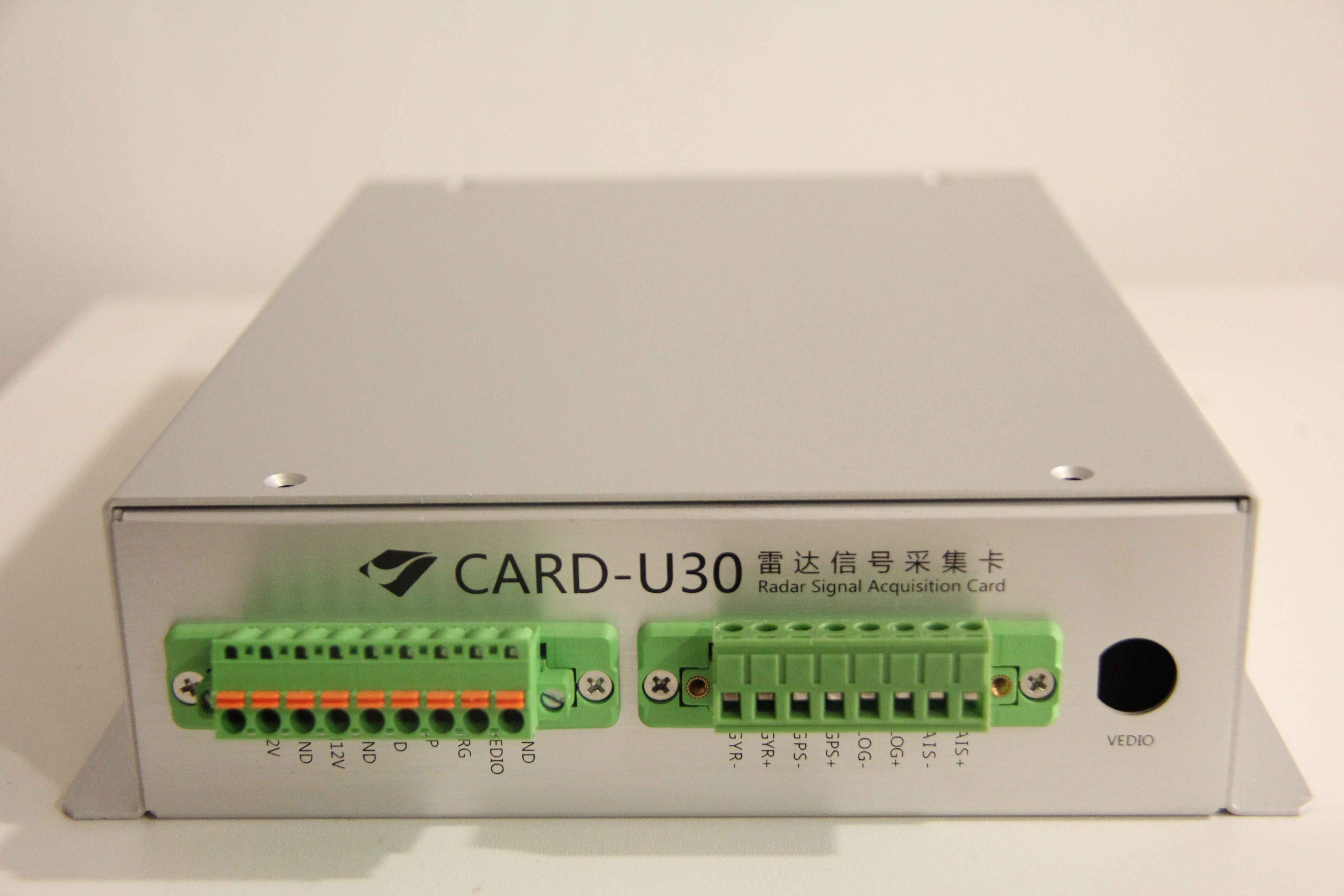

UARD_U3 USB雷达信号采集设备

产品介绍

通过对雷达主机上的雷达回波输出信号,进行滤波、放大、模数转换,在进行方位调整,通过USB接口送至计算机文件存储的雷达采集装置。

采集卡输入要求雷达提供回波Echo、触发Trigger、船艏Heading、方位Bearing信号。

数据存储格式为原始数据*.dat、图像数据*.bmp或者*.jpg。


产品特点

●采用USB2.0或者3.0接口,速度高,实时采集存储图像与数据。
●模拟通道采用低通滤波器,带宽10MHz/20MHz/40MHz可选。
●采样率25MHz/50MHz/100MHz可选。
●高精度AD,采样位数8bits/12bits/14bits可选。
●通道增益调节范围-10 dB to +40 dB可调。
●图像存储支持jpg和bmp格式。
原始数据采集支持连续或守望存储功能。
●提供DLL开发库,方便二次开发。
