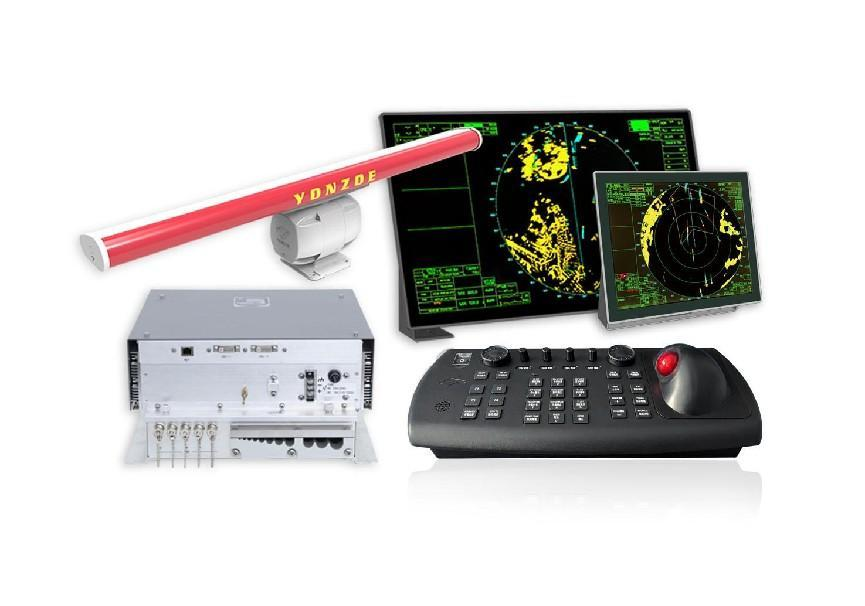

产品介绍
YAR27系列S+X双波段IMO海事雷达是公司自主研制的一款高性能船用导航雷达用途广泛，其主要用于船舶导航避碰、海面态势感知、海洋遥感应用等场景。符合IEC60945、IEC62388等最新的船用雷达国际规范与标准。YAR27系列ARPA雷达通过中国船级社（CCS）产品型式认可论证，并取得欧盟（EC）船用指令设备（MED）的B模式（产品型式认可证书）和D模式（生产质量保证证书）。是一款适合各种大小船型的中高端导航雷达。
YAR27系列雷达具有卓越的小目标探测性能，对于RCS小至1.0m2的目标，同样具有非常良好的探测能力。雷达采用了独特的海杂波、雨杂波抑制算法、恒虚警处理、相对与真尾迹、ARPA避碰、试操船等功能，使得该系列雷达可以直接替换国外知名品牌的远洋级中高端雷达。
卓越的性能，可靠的质量，周全的服务，更高的性价比，圆舟雷达值得您信赖与选用！
产品特点
●自主研发S+X双波段IMO船用雷达，符合最新雷达规范，完全替代进口船用雷达。
●独特的降噪与浪、雨杂波抑制技术，发现小目标能力强，作用距离远。
●相对与对地尾迹功能，单色或渐变色，方便辨识移动船只。
●六种脉冲长度，0.125NM-96NM量程，保证分辨力与距离的最优组合。
●丰富的助航标识，支持200个航路点，30条航线规划。
●200个雷达目标跟踪（TT），1000个AIS目标，支持融合显示。
●符合常速与高速船（HSC≥30kn）雷达规范。
●支持精准的多边形监视区域，适合对特定水域进行监控，比如养殖场。
●完备的设备自检功能，模块化架构，方便维修。
●支持人工输入方位和位置，适合路基监视场合，无需额外罗经和定位。
●支持中英双语菜单，有中英文键盘可选。
●可选内置式的雷达性能监视器，PM天线预配，支持后装。

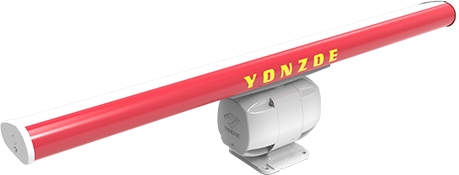

天线收发单元
|
名称
|
参数
|
|
型号
|
X波段
|
S波段
|
|
输出频率
|
9410±30MHz
|
3050±30MHz
|
|
输出功率（峰值）
|
RTR12
|
RTR25
|
RTR30
|
|
12.5kW
|
25.0kW
|
30.0kW
|
|

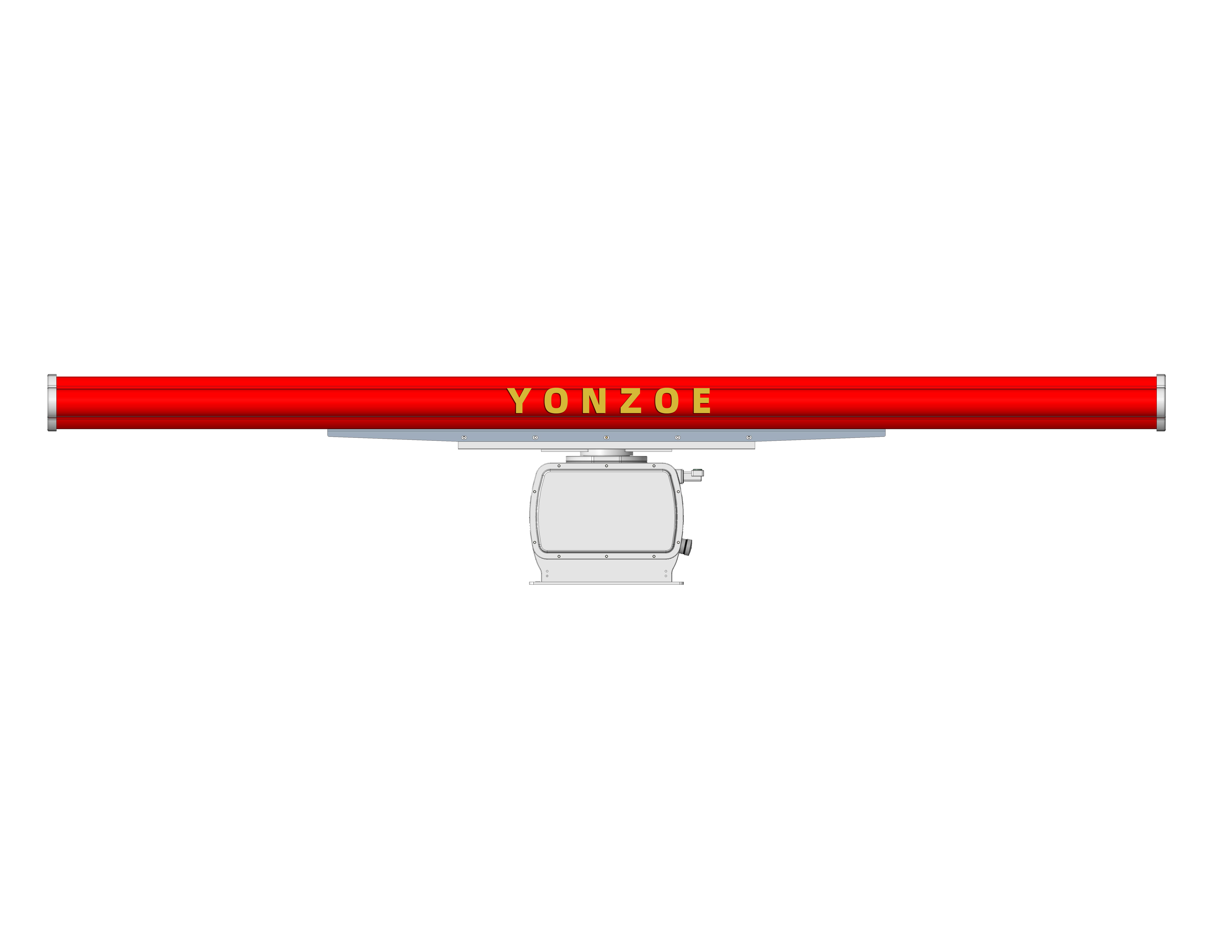

天线
|
类型
|
波导缝隙天线
|
|
极化
|
水平极化
|
|
型号
|
RAX12
|
RAX20
|
RAX24
|
RAS39
|
|
长度
|
4ft (1.2m)
|
6.5ft(2m)
|
8ft (2.4m)
|
13ft (3.9m)
|
|
水平波束宽度
|
1.85°
|
1.25°
|
0.95°
|
1.80°
|
|
垂直波束宽度
|
22°
|
22°
|
22°
|
24°
|
|
±10° 内副瓣抑制
|
-24dB
|
-28dB
|
-28dB
|
-24dB
|
|
±10° 外副瓣抑制
|
-30dB
|
-32dB
|
-32dB
|
-30dB
|
|
转速
|
24rpm
|
|
脉冲宽度
|
0.075μs；0.15μs；0.3μs；0.5μs；0.7μs；1.2μs
|
|
脉冲重复频率
|
500Hz；1000Hz；1500Hz;3000Hz
|
|
中频
|
60MHz
|
|
最小距离
|
25m
|
|
距离分辨率
|
25m
|
|
距离精度
|
1% 量程或 30m
|
|
方位精度
|
≤1°
|
|
环境条件
|
|
工作温度
|
-25℃～+55℃
|
IEC 60945 Ed.4
|
|
储存温度
|
-30℃～+70℃
|
IEC 60945 Ed.4
|
|
防水性能
|
IPX6
|
IEC 60529
|
|
雷达性能监视器
|
|
型号
|
RPM-X
|
RPM-S
|
|
频率
|
9410±45MHz
|
3050±45MHz
|
|
输入功率
|
+8dBm～+28dBm
|
|
输入脉宽
|
≥1μs
|
|
输出功率(第2脉冲)
|
-56dBm～-36dBm
|
|
步进电平
|
+9 dB～-11dB First to second pulse
|
|
工作温度
|
-30℃～+80℃
|
*RPM是选配件

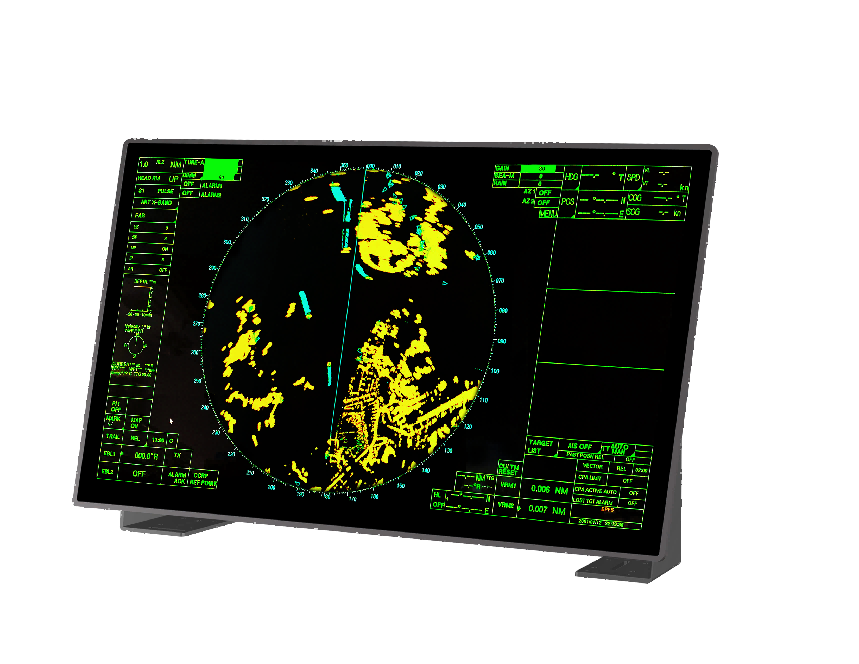

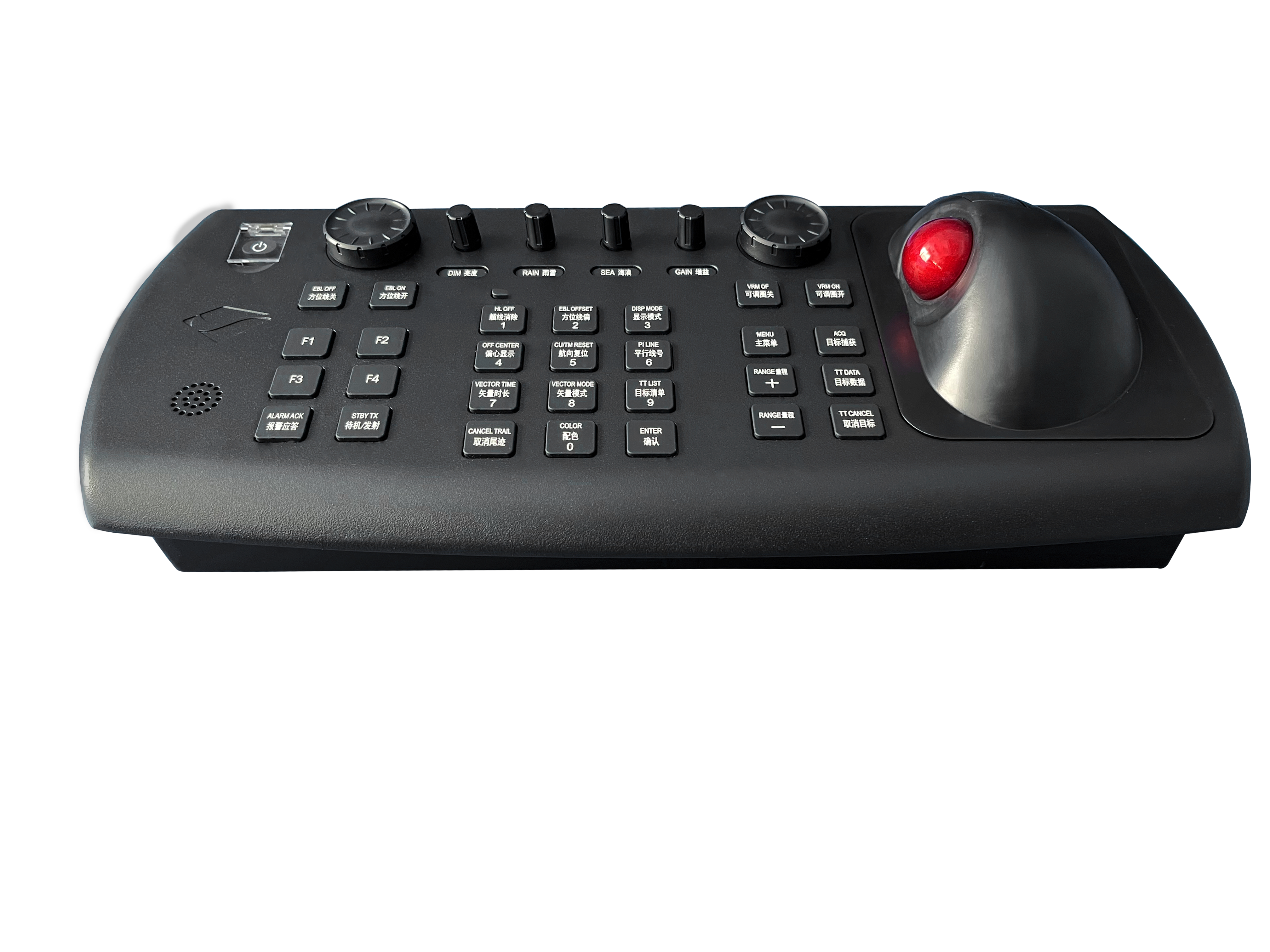

显示与处理单元
|
名称
|
参数
|
备注
|
|
显示器尺寸
|
RD19x
|
RD23x
|
|
|
19.0"
|
27 "
|
|
|
有效图像区直径
|
290mm
|
323mm
|
|
|
屏幕分辨率
|
1280×1024
|
1920X1080
|
|
|
图形颜色
|
黄色, 绿色回波, 32度灰度
|
|
|
距离单位
|
海里(NM) 或公里 (km)
|
|
|
显示模式
|
船首向上 ;
船首向上真方位 ;
真北向上 ;
真北向上真运动;
航向向上 ;
船尾向上 ;
|
|
|
相对尾迹与对地真尾迹
|
15s-25min 时间长度可选
|
|
|
自动跟踪目标
|
最多200个目标; 0.1NM～24NM
|
自动或人工捕获
|
|
自动识别系统AIS
|
1000 个
|
IMO SN/Circ.217;
IEC/PAS 60936-5
|
|
雷达地图
|
导航线, 航路点, 海岸线, 浮标等等
|
|
|
量程（NM）
|
0.125
|
0.25
|
0.5
|
0.75
|
1.0
|
1.5
|
2
|
3
|
6
|
12
|
24
|
32
|
48
|
96
|
|
距标圈个数
|
5
|
5
|
5
|
5
|
5
|
5
|
4
|
6
|
6
|
6
|
6
|
4
|
6
|
8
|
|
距表圈间距（NM）
|
0.025
|
0.05
|
0.1
|
0.15
|
0.2
|
0.3
|
0.5
|
0.5
|
1
|
2
|
4
|
8
|
8
|
12
|
|
接口
|
HDT; GPS/BDS/GLONASS; AIS; LOG; WIND; DEPTH;
VDR; ARPA DATA; ALARM; RJ45
|
|
|
供电
|
显示器单元
|
RDxx
|
11OVAC (85～13OV)-2.0A
220VAC (170～260V)-1.0A
|
xx:19”或 27”
|
|
RDxxD
|
24VDC (18～36V)-1.0A
|
带D的为直流供电
|
|
主机单元
|
RPA001
|
110VAC (85～130)-4.0A
220VAC (170～260)-2.0A
|
带D的为直流供电
|
|
RPA001D
|
24VDC (18～36V)-20A
|
|
环境条件
|
|
工作温度
|
-15℃～+55℃
|
IEC 60945
|
|
存储温度
|
-30℃～ +70℃
|
IEC 60945
|
|
防水性能
|
IPX2
|
|
*连接电缆:标配30m长度, 电缆型号为“RC25”

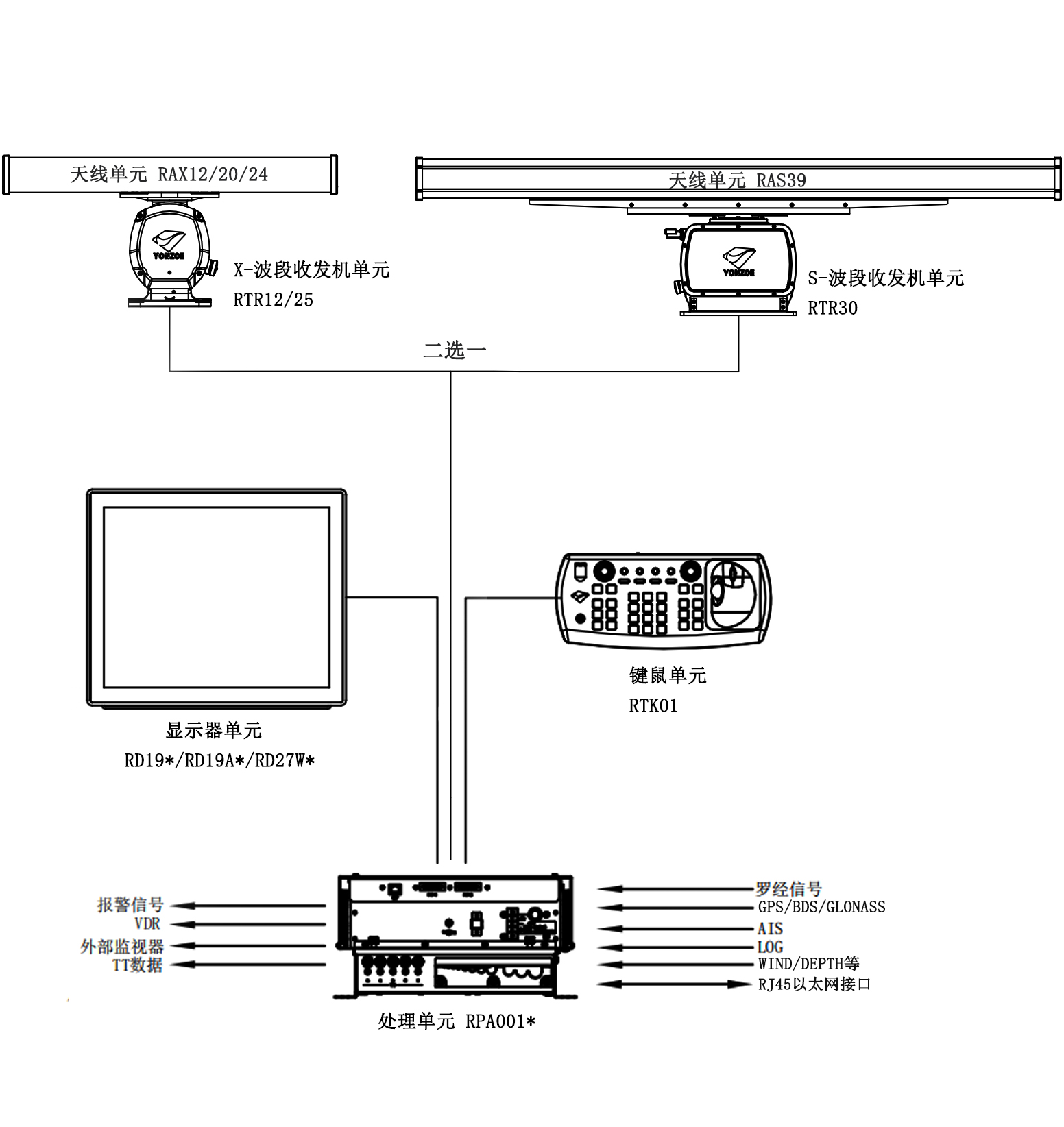

选型树
YAR27系列船用ARPA雷达，目前已经广泛使用于国际国内商船、远洋渔船、工程船、公务执法船、科考船、智能船舶、拖轮、无人船无人艇、岸基监视等各类军民船舶。船型涵盖了小至几十吨、大至几万吨的几乎所有舰船，具有良好的用户口碑。采用公司专利海、雨杂波抑制技术，使得雷达能够在恶劣的气象和海况条件下保持出色的探测能力，可提高海上巡逻的安全性和效率，确保海上航行的安全。
