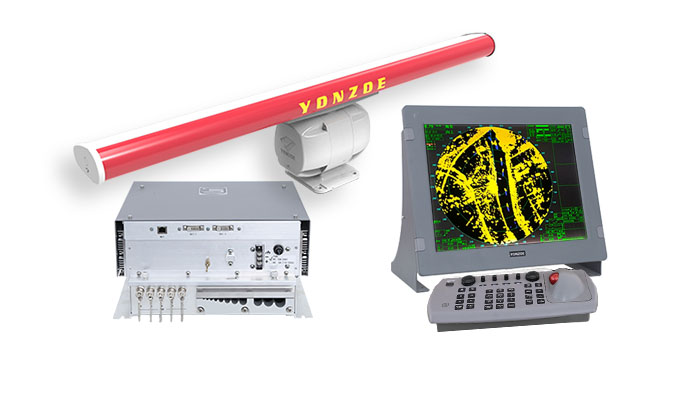

产品介绍
YAR27系列雷达具有卓越的小目标探测性能,对于RCS小至1.0m2的目标,同样具有非常良好的探测能力。雷达采用了独特的海杂波、雨杂波抑制算法、恒虚警处理、相对与真尾迹、ARPA避碰、试操船等功能,使得该系列雷达可以直接替换国外知名品牌的远洋级中高端雷达。
卓越的性能,可靠的质量,周全的服务,更高的性价比,圆舟雷达值得您信赖与选用!
●自主研发S+X双波段IMO船用雷达,符合最新雷达规范,完全替代进口船用雷达。
●独特的降噪与浪、雨杂波抑制技术,发现小目标能力强,作用距离远。●200个雷达目标跟踪(TT),1000个AIS目标,支持融合显示。
●符合常速与高速船(HSC≥30kn)雷达规范。
●支持精准的多边形监视区域,适合对特定水域进行监控,比如养殖场。
天线收发单元
名称 |
参数 |
||||||
型号 |
X波段 |
S波段 |
|||||
输出频率 |
9410±30MHz |
3050±30MHz |
|||||
输出功率(峰值) |
RTR12 |
RTR25 |
RTR30 |
||||
12.5kW |
25.0kW |
30.0kW |
|||||
天线 |
类型 |
波导缝隙天线 |
|||||
极化 |
水平极化 |
||||||
型号 |
RAX12 |
RAX20 |
RAX24 |
RAS39 |
|||
长度 |
4ft (1.2m) |
6.5ft(2m) |
8ft (2.4m) |
13ft (3.9m) |
|||
水平波束宽度 |
1.85° |
1.25° |
0.95° |
1.80° |
|||
垂直波束宽度 |
22° |
22° |
22° |
24° |
|||
±10° 内副瓣抑制 |
-24dB |
-28dB |
-28dB |
-24dB |
|||
±10° 外副瓣抑制 |
-30dB |
-32dB |
-32dB |
-30dB |
|||
转速 |
24rpm |
||||||
脉冲宽度 |
0.075μs;0.15μs;0.3μs;0.5μs;0.7μs;1.2μs |
||||||
脉冲重复频率 |
500Hz;1000Hz;1500Hz;3000Hz |
||||||
中频 |
60MHz |
||||||
最小距离 |
25m |
||||||
距离分辨率 |
25m |
||||||
距离精度 |
1% 量程或 30m |
||||||
方位精度 |
≤1° |
||||||
环境条件 |
|||||||
工作温度 |
-25℃~+55℃ |
IEC 60945 Ed.4 |
|||||
储存温度 |
-30℃~+70℃ |
IEC 60945 Ed.4 |
|||||
防水性能 |
IPX6 |
IEC 60529 |
|||||
雷达性能监视器 |
|||||||
型号 |
RPM-X |
RPM-S |
|||||
频率 |
9410±45MHz |
3050±45MHz |
|||||
输入功率 |
+8dBm~+28dBm |
||||||
输入脉宽 |
≥1μs |
||||||
输出功率(第2脉冲) |
-56dBm~-36dBm |
||||||
步进电平 |
+9 dB~-11dB First to second pulse |
||||||
工作温度 |
-30℃~+80℃ |
*RPM是选配件

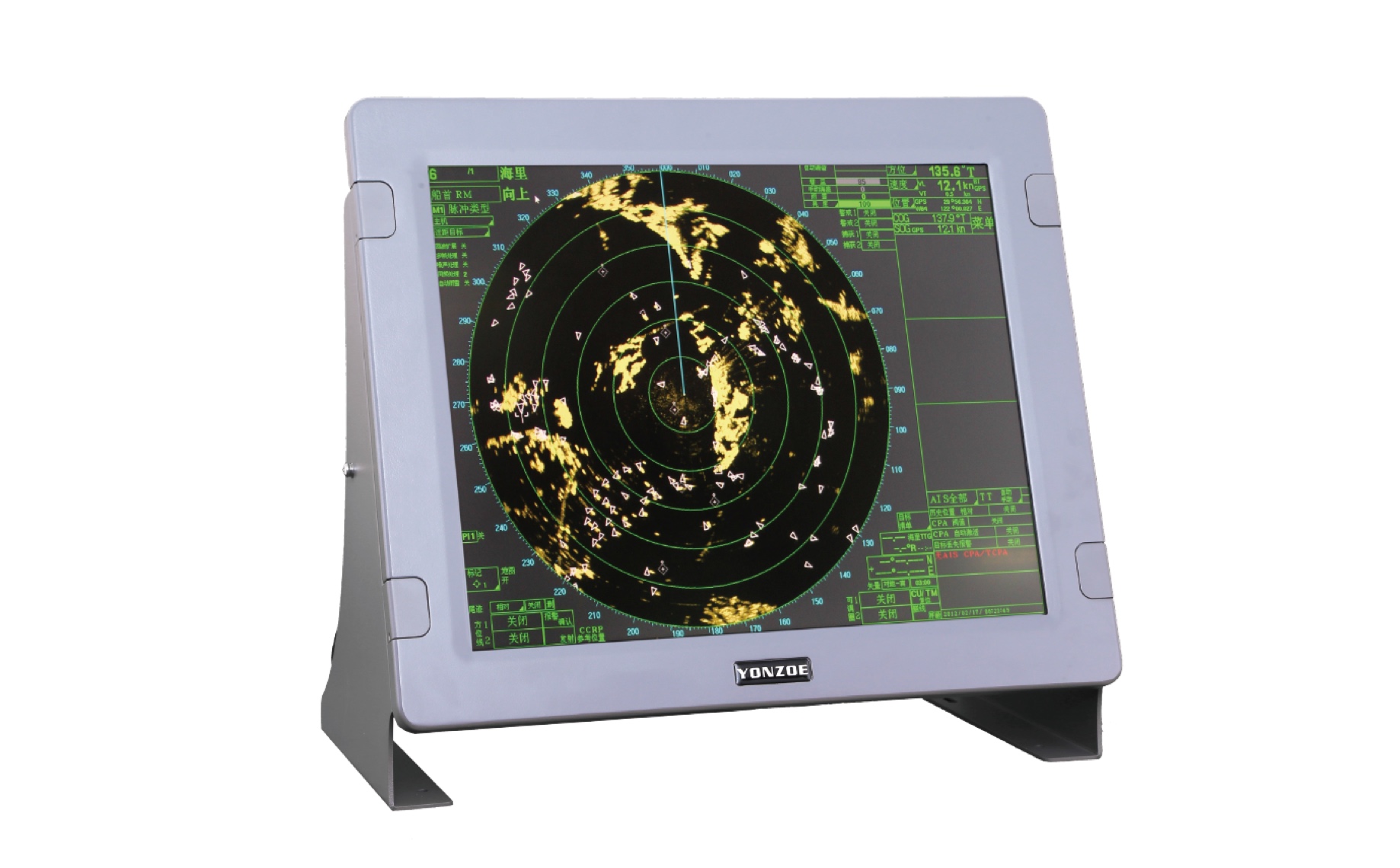

显示与处理单元
名称
参数
备注
显示器尺寸
RD19x
RD23x
19.0"
27 "
有效图像区直径
290mm
323mm
屏幕分辨率
1280×1024
1920X1080
图形颜色
黄色, 绿色回波, 32度灰度
距离单位
海里(NM) 或公里 (km)
显示模式
船首向上 ;
船首向上真方位 ;
真北向上 ;
真北向上真运动;
航向向上 ;
船尾向上 ;
相对尾迹与对地真尾迹
15s-25min 时间长度可选
自动跟踪目标
最多200个目标; 0.1NM~24NM
自动或人工捕获
自动识别系统AIS
1000 个
IMO SN/Circ.217;
IEC/PAS 60936-5
雷达地图
导航线, 航路点, 海岸线, 浮标等等
量程(NM)
0.125
0.25
0.5
0.75
1.0
1.5
2
3
6
12
24
32
48
96
距标圈个数
5
5
5
5
5
5
4
6
6
6
6
4
6
8
距表圈间距(NM)
0.025
0.05
0.1
0.15
0.2
0.3
0.5
0.5
1
2
4
8
8
12
接口
HDT; GPS/BDS/GLONASS; AIS; LOG; WIND; DEPTH;
VDR; ARPA DATA; ALARM; RJ45
供电
显示器单元
RDxx
11OVAC (85~13OV)-2.0A
220VAC (170~260V)-1.0A
xx:19”或 27”
RDxxD
24VDC (18~36V)-1.0A
带D的为直流供电

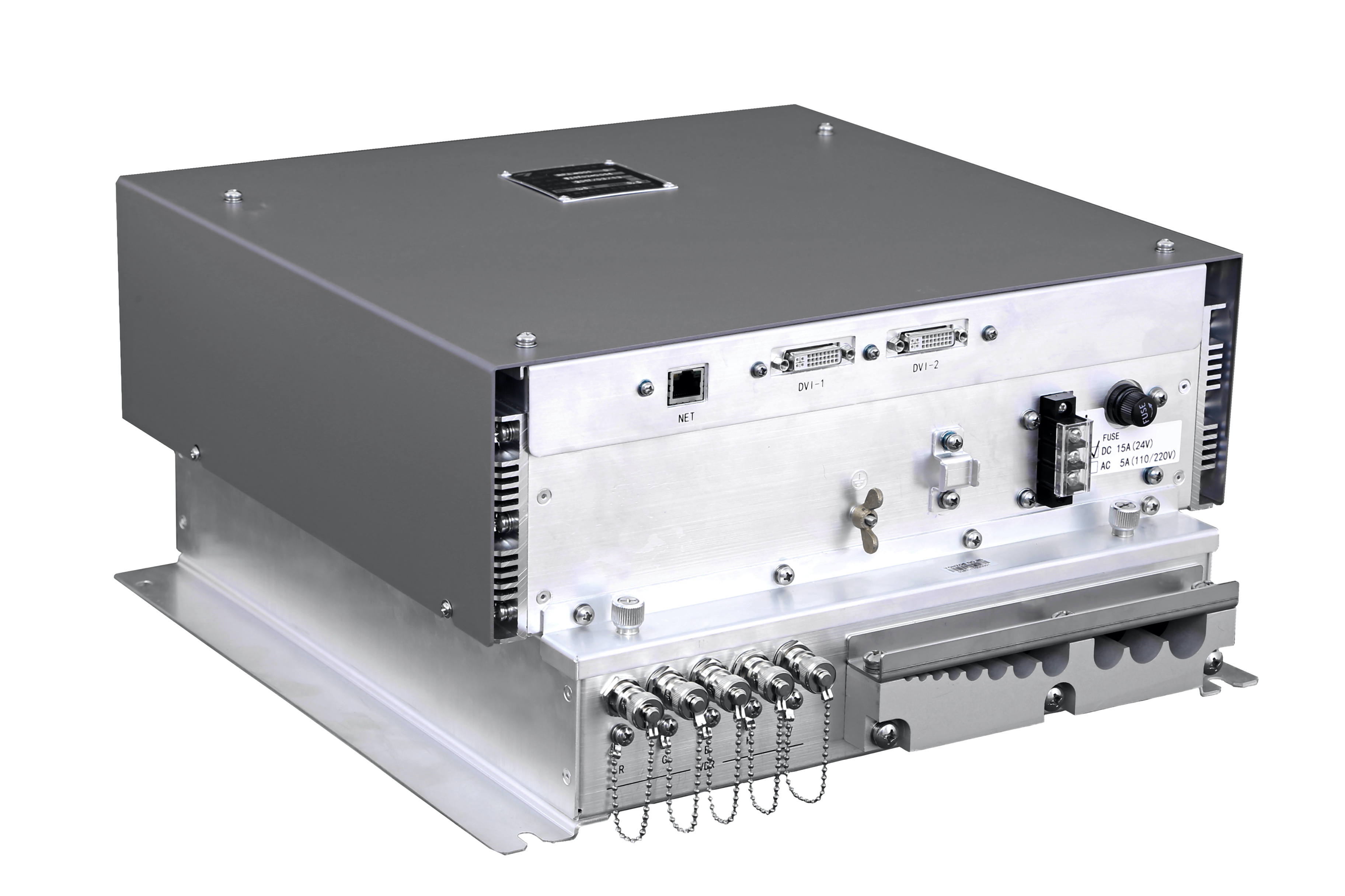

主机单元
RPA001
110VAC (85~130)-4.0A
220VAC (170~260)-2.0A
带D的为直流供电
RPA001D
24VDC (18~36V)-20A
环境条件
工作温度
-15℃~+55℃
IEC 60945
存储温度
-30℃~ +70℃
IEC 60945
防水性能
IPX2
*连接电缆:标配30m长度, 电缆型号为“RC25”

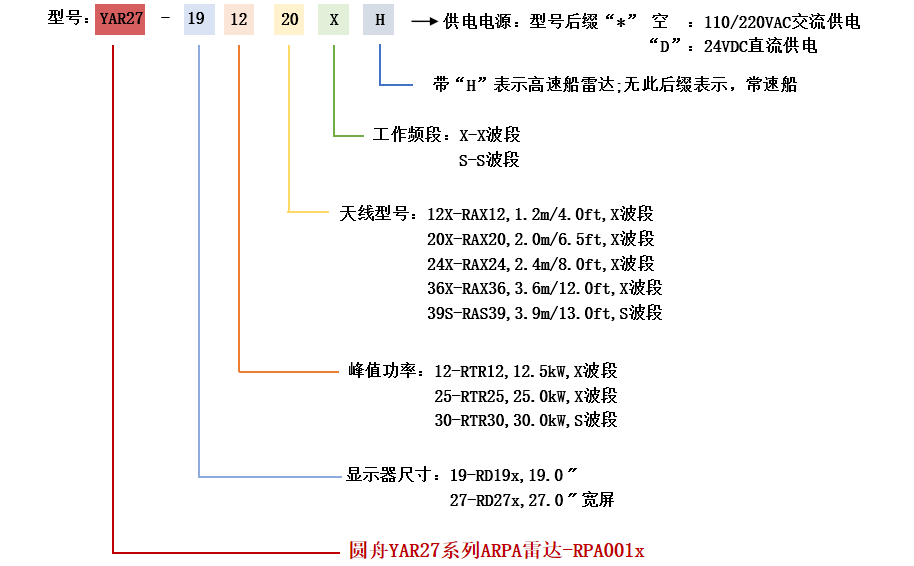

选型树
连接图
YAR27 配置清单 |
|
名称 |
备注 |
雷达主机 |
24VDC或110/220VAC |
雷达显示器 |
24VDC或110/220VAC |
雷达收发机 |
12.5kW/25.0kW/30.0kW(可选) |
天线 |
4ft/6.5ft/8ft/13ft(可选) |
键盘 |
中文或英文(可选) |
15芯复合电缆 |
标配30m |
雷达资料 |
一整套 |
YAR27系列船用ARPA雷达,目前已经广泛使用于国际国内商船、远洋渔船、工程船、公务执法船、科考船、智能船舶、拖轮、无人船无人艇、岸基监视等各类军民船舶。船型涵盖了小至几十吨、大至几万吨的几乎所有舰船,具有良好的用户口碑。采用公司专利海、雨杂波抑制技术,使得雷达能够在恶劣的气象和海况条件下保持出色的探测能力,可提高海上巡逻的安全性和效率,确保海上航行的安全。
船载导航应用场景
