产品介绍

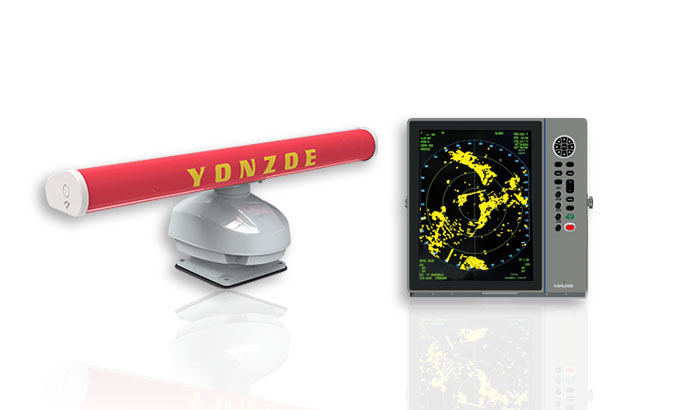

YR19系列渔船、内河小雷达是一款专门针对渔船、小吨位船、内河船舶设计的船用雷达。与公司的其它雷达一样,同样具有性能优越,质量上乘,性价比超高的优点。产品符合通过中国船级社CCS型式认可论证,符合国家海事局的国内海船和内河船舶检验规则,以及IEC 60945环境要求检验规范,适合国内航行。
YR19系列雷达继承了YAR27系列大雷达的技术优点,具有良好的海浪、雨雪杂波抑制性能优越,支持相对和对地真尾迹,具有全自动的ARPA功能,支持AIS输入,具有VGA输出接口。该系列雷达适合各类渔船、内河江船使用,同样也可作为商船的辅助雷达选用。
产品特点
●继承大雷达技术优点,性能卓越。
●先进的降噪和杂波抑制技术,小目标检测能力强。
●海浪、雨雪杂波抑制性能优越。
●15 ″/19 ”彩色显示器,分辨率1024X768/1280X1024。
●支持对地真尾迹,方便识别移动目标。
●30个ARPA, 500个AIS。
●中英文双语菜单。
●丰富的自检功能,方便维护。
●适合12V/24V直流场合,范围10〜36VDC。
天线收发单元
名称
参数
天线类型
波导缝隙阵列天线
工作频率
9410±30MHz, X-波段
峰值功率
4kW/6kW/12.5KW
天线极化
水平极化
天线转速
24rpm 100kn风速
波束宽度与
副瓣抑制
型号
RAX12C (横杆)
RAX18C(横杆)
天线长度
4ft(1.2m)
6ft(1.8m)
水平波束宽度
1.85°
1.3°
垂直波束宽度
22°
22°
±10°内副瓣抑制
-24dB
-28dB 1
±10°外副瓣抑制
-30dB
-32dB
脉冲宽度与脉冲重复频率
脉冲类型
脉冲宽度(us)
脉冲重复频率PRF(Hz)
S
0.08
2100
M
0.3
1200
L
0.8
600
中频
60MHz
噪声系数
6dB
接口
输入信号(IEC 61162)
AIS, THD (陀螺罗经或卫星罗经),EPFS(GPS、BDS定位仪或GLONASS全球卫星导航系统),SMDE (速度计程仪或卫星定位仪)
输出信号
报警输出,VGA/DVI输出,TTDATA (可选)
电源
供电
标称(V)
范围(V)
功率(W)
直流DC
24
10~36
<100
显示与处理单元
名称 |
参数 |
|||||||||||||||||
显示器尺寸 |
名称 |
RDS15 |
RDS159 |
|||||||||||||||
显示器尺寸 |
15″ |
19″ |
||||||||||||||||
雷达图像显示区 直径 |
>220mm |
>290mm |
||||||||||||||||
显示分辨率 |
1024x768 |
1280x1024 |
||||||||||||||||
量程、 距标圈 和距标圈距 |
量程(nm) |
IMO |
0.125 |
0.25 |
0.5 |
0.75 |
1 |
1.5 |
2 |
3 |
6 |
12 |
24 |
32 |
48 |
64 |
||
非IMO |
0.125 |
0.25 |
0.5 |
0.75 |
1 |
1.6 |
2 |
3.2 |
4 |
8 |
16 |
32 |
48 |
64 |
||||
距标圈数目 |
IMO |
5 |
5 |
4 |
5 |
4 |
5 |
4 |
5 |
4 |
4 |
4 |
4 |
4 |
4 |
|||
非IMO |
5 |
5 |
4 |
5 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
||||
距标圈间隔(nm) |
IMO |
0.025 |
0.05 |
0.125 |
0.15 |
0.25 |
0.3 |
0.5 |
0.6 |
1.5 |
3 |
6 |
8 |
12 |
16 |
|||
非IMO |
0.025 |
0.05 |
0.125 |
0.15 |
0.25 |
0.4 |
0.5 |
0.8 |
1 |
2 |
4 |
8 |
12 |
16 |
||||
最小作用距离 |
15m |
|||||||||||||||||
距离分辨率 |
15m |
|||||||||||||||||
距离精度 |
量程1 %或30m,取其大者。 |
|||||||||||||||||
方位分辨率 |
2.1°(1.2米) / 1.5°(1.8米) |
|||||||||||||||||
方位精度1° |
1° |
|||||||||||||||||
显示模式 |
船首向上、船首向上真方位、真北向上、 真北向上真运动、航向向上 |
|||||||||||||||||
调谐功能 |
支持自动或手动 |
|||||||||||||||||
TT标绘功能 |
自动(一个捕获区)或人工捕获;最多30个目标, 0.1NM ~ 24NM |
|||||||||||||||||
AIS |
500个目标 |
|||||||||||||||||
雷达助航地图 |
航路点、航线、海岸线、浮标等标记。 |
|||||||||||||||||
警戒区 |
1个可设扇形区域 |
|||||||||||||||||
自检功能 |
电压、电流、温度、接口信息、版本信息、接口数据等 |
|||||||||||||||||
环境温度 |
||||||||||||||||||
工作温度 |
室外射频(天线+收发机) |
-25℃~+55℃ |
||||||||||||||||
室内显控(主机+显示器) |
-15℃~+55℃ |
|||||||||||||||||
储存温度 |
-30℃~+70℃。 |
|||||||||||||||||
相对湿度 |
95% (+40℃) |
|||||||||||||||||
防水性能 |
||||||||||||||||||
室外射频 |
IPX6 |
|||||||||||||||||
室内主机 |
IPX3 |
|||||||||||||||||
电磁兼容EMC:符合IEC60945Ed.4相关规范条款。 |

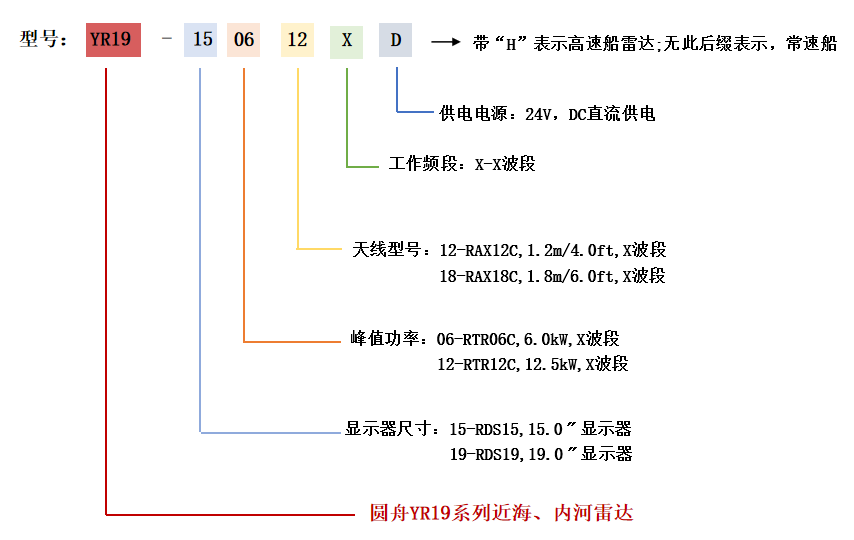

选型树:
以下是YR19-1206-18X在渔船上的使用实例
